Por: Daniel Soares, Edelink Tinoco, Anthony Erazo y Rodrigo Gomes, Nexa Resources.

Resumen

El área de Economía Circular de Nexa Resources, tiene como objetivo reducir la cantidad de relaves generados en sus operaciones, transformándolos en nuevos productos.

En este sentido viene estudiando la pirita, que representa alrededor de 70% del contenido de los relaves de la unidad de Cerro Lindo (CL), en aplicaciones tales como la producción de ácido sulfúrico –PAS– y azufre sólido –PAE–.

En este artículo, se presentarán los resultados de la investigación de dos temas complementarios.

En el primer estudio PAS, se realizaron una serie de experiencias de tostación a diferentes condiciones de temperatura y flujos de aire y N₂. Se consiguió resultados satisfactorios dando la posibilidad de producir un ácido con excelente calidad, inclusive apto para su aplicación en la agricultura.

En el segundo estudio PAE, se realizaron una serie de experiencias de conversión de SO₂ a azufre sólido a diferentes temperaturas, considerando la selección y diseño adecuado de catalizadores y sus respectivos soportes. Los valores de conversión alcanzados están por encima del 85%, mostrando de esa forma resultados muy promisorios.

Introducción

La industria minera trata grandes cantidades de materiales, sin embargo, valores inferiores a 10% son aprovechados. Los materiales en mayor proporción, denominados relaves, demandan grandes inversiones y de extensos espacios para su disposición.

En la actualidad la industria minera requiere aprovechar al máximo sus relaves en forma de insumos junto a otras materias primas convencionales contribuyendo con el medio ambiente y la economía^[1].

Alineado con ese concepto, Nexa Resources viene trabajando en ese desafío. Un ejemplo de esto, es el caso de la unidad minera Morro Agudo en Brasil, que consigue usar sus relaves en la agricultura. De igual manera, las operaciones en Perú buscan alternativas que valoricen los residuos.

Los presentes trabajos tienen como objetivo dar valor al SO₂ obtenido de la tostación de la pirita. El primero de estos, es el estudio para producir ácido sulfúrico^[2,3] y la segunda alternativa, fue un estudio para obtener azufre sólido, mediante una conversión de un proceso catalítico^{[4 - 9]} de gases ricos en SO₂, con características similares al gas obtenido en la primera investigación.

Ambos estudios fueron parte del proyecto de cooperación con la empresa Outotec y la Universidad Nacional de Ingeniería.

Producción de ácido sulfúrico

Parte experimental

evaluar la producción del ácido sulfúrico, fue la pirita de alta pureza que fue previamente concentrada por flotación a partir relaves. Su composición química se puede observar en la Tabla 1.

Se utilizó un reactor de lecho fluido semi-batch, que posee calentamiento eléctrico que permite usar temperaturas que alcanzan hasta 1,050 °C. También cuenta con un dispositivo de mezcla de gases O₂/N₂/aire para la fluidización, como se muestra en la Figura 1.

Se alimentó entre 180-200 g de material de prueba continuamente al reactor a través de un sistema de que incluye una tolva de alimentación y un tornillo dosificador.

Las condiciones de temperatura y composición de los gases a las cuales fueron realizadas las experiencias de tostación se presentan en la Tabla 2.

La composición de los gases de salida fue también monitoreada para cada experiencia con el analizador de cada reactor.

Resultados de las pruebas de tostación

Las muestras de pirita fueron sometidas a análisis de termo gravimetría para definir la temperatura de tostación. Durante la quema se observó que presentan una reacción altamente exotérmica como se puede observar en la Figura 2.

Una serie de ensayos de tostación fueron realizados a diferentes composiciones de gas y temperaturas seleccionadas a partir de los análisis de termo-gravimetría. En la Figura 3 podemos ver la evolución de las experiencias de tostación de pirita. Consiguiendo los mejores resultados con las condiciones del teste 4.

Los gases producto de la tostación que se presentaron en mayor proporción fueron el N₂, SO₂, etc. Como se indica en la Tabla 3. Composición muy similar a lo que se usa en la producción de ácido sulfúrico a nivel industrial. Sin embargo, precisó de un análisis más exhaustivo de los gases para comprobar la ausencia de elementos deletéreos, principalmente como el Hg, Cl, en la producción de ácido sulfúrico.

A partir del estudio de los gases obtenidos, con concentraciones bien bajas de elementos nocivos, se determinó la composición del ácido sulfúrico de excelente calidad que se puede conseguir a partir de la tostación de la pirita proveniente de los relaves. Como se muestra en la Tabla 4.

Conversión de SO₂ a azufre elemental

Para reducir el SO₂ con hidrógeno, el presente estudio se basó en la reacción de Claus.

El análisis de esta reacción muestra que es exotérmica, por lo que no es conveniente elevar demasiado la temperatura, ya que la propia reacción aporta calor al sistema.

Proceso

Desarrollo de catalizadores

Los catalizadores soportados en óxido de aluminio, se prepararon con dos sales metálicas disueltas en agua destilada; formándose los catalizadores M₁M₂Ox/γ-Al₂O₃ mediante el método de impregnación por humedad incipiente. Las familias de catalizadores preparadas fueron V-Co, Co-Mo, Ni-Mo, controlando este proceso con los parámetros: densidad de metales (σ) y la composición molar de metales (α).

La Tabla 4 muestra a detalle los catalizadores preparados para las pruebas.

Test catalítico

Los trabajos de reducción catalítica para producir azufre elemental del SO₂, cuentan con un reactor de lecho fijo tubular de cuarzo, de diámetro interno 13 mm y 40 cm de longitud. La masa del catalizador fue de 200 mg. El flujo de alimentación de los gases de 25 mL/min, la composición de estos fue 5% de SO₂, 10% de H₂ y 85% de He, de manera que las relaciones entre SO₂/H₂ = 1/2. El rango de temperaturas en el reactor varió desde 300 °C hasta 500 °C.

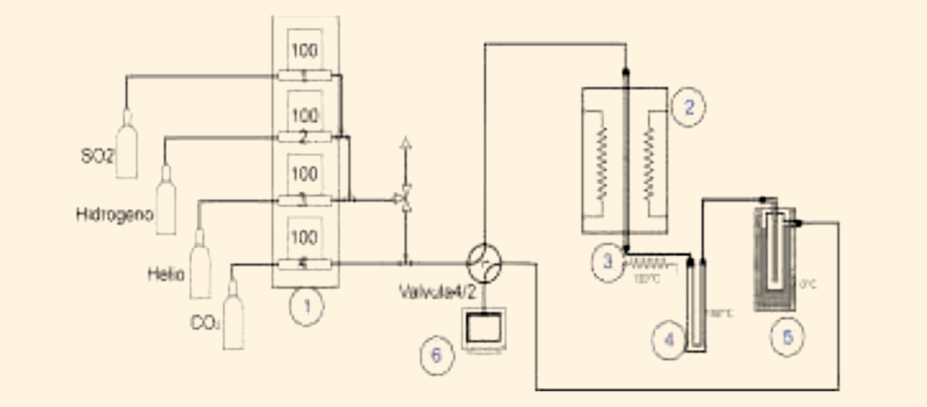

El sistema preparado para las pruebas de reacción catalítica se muestra en la Figura 4, para el ingreso de los gases se cuenta con reguladores másicos (1), el horno catalítico (2) cuenta con programador de temperatura en el rango de 25 a 1100 °C, resistencia (3) para mantener la temperatura a 120 °C desde la salida del horno hasta la trampa de azufre elemental (4), la trampa de agua a 0 °C y el cromatógrafo de gases (6).

Característica de catalizadores

Se realizaron pruebas de análisis textural de los catalizadores NiMo/γ − Al₂O₃, evaluando los efectos de la composición (α) y densidad (σ) sobre la superficie específica. El catalizador NiMo0.5/γ − Al₂O₃ de baja densidad, mostró un aumento de área superficial pasando de 140 antes de la reacción a 150 m²/g después de esta. Por su parte, los catalizadores de alta densidad redujeron su área superficial.

También se analizaron los efectos sobre la temperatura programada de reacción (TPR) de los catalizadores. Nuevamente, se observaron las características favorables de: NiMo0.5/γ − Al₂O₃  de baja densidad. La Figura 5 muestra que al usar el catalizador, se inicia la reacción a 300 °C, mientras que el mismo catalizador, pero con composición molar de 0.9 de Ni, requiere una temperatura de 400 °C para iniciar el proceso catalítico.

Resultados

Para el análisis de dos parámetros de control del proceso catalítico de reducción del SO₂ con H₂ (conversión y selectividad), se utilizaron cuatro tipos de catalizadores basados en Ni-Mo soportados en alúmina.

Efectos de la composición de catalizadores

Cuando se utiliza el catalizador NiMo0.5/γ − Al₂O₃ de baja densidad, la conversión de SO₂ a S llega hasta 90%, al aumentar la temperatura desde 300 a 400 °C. Desde esta temperatura hasta 500 °C, la conversión se mantiene en un rango de 90 y 93%.

Por otro lado, la selectividad sufre una disminución cuando se aumenta la temperatura de 300 a 500 °C. El NiMo0.5/γ − Al₂O₃ con baja densidad, se reduce desde 95% a 300 °C, hasta 50% a 500 °C. Otros catalizadores tuvieron reducciones de selectividad hasta puntos más bajos, como se muestra la Figura 6.

Efectos de la densidad de catalizadores

Los efectos del NiMo0.5/γ − Al₂O₃ de baja densidad, fueron superados por el catalizador de alta densidad NiMo0.5/γ − Al₂O₃. Según se observa en la Figura 7, cuando la reacción inicia a 300 °C, los catalizadores con alta densidad inician el proceso de reducción con una conversión de 55%, comparados con el 40% reportado en los de baja densidad. Los efectos sobre la selectividad también tienen diferencias. Los de alta densidad NiMo0.5/γ − Al₂O₃, disminuyen su selectividad de 97 a 65%, al aumentar la temperatura de reacción hasta 500 °C, 15% por encima de lo reportado en los catalizadores de baja densidad para el mismo de rango de temperaturas.

Conclusiones

1. La Pirita obtenida a partir de nuestros relaves presentó excelentes características físicas y químicas para la tostación en lecho fluido. Consiguiendo los mejores resultados a 850°.

2. La composición de los gases obtenidos en la tostación de la pirita es apropiada para su uso en la producción de ácido sulfúrico. Presentó concentraciones de SO₂ de 9.5 a 11.5%, similar a lo que se obtiene típicamente a nivel industrial.

3. La pureza de nuestra pirita de llega a 97%, nos da la opción de producir un ácido de excelentes calidad, con contenido de impurezas debajo de los límites usuales, lo que posibilita su uso en los procesos metalúrgicos, así como en la producción de fertilizantes.

4. Los catalizadores NiMo0.5/γ − Al₂O₃ mostraron mejores resultados para la reducción del SO₂ con H₂, alcanzando conversiones por encima de 90% y reportando selectividad inicial de 95%.

5. El catalizador NiMo0.5/γ − Al₂O₃ de alta densidad presentó los mejores resultados de conversión de SO₂, parámetro que varió de 55% a 95% durante el proceso de reacción catalítica.

6. El catalizador NiMo0.5/γ − Al₂O₃ de alta densidad mejora la selectividad del proceso catalítico, fijando el parámetro en el rango de 65% a 95%, valor mínimo que está 25% por encima del reportado por el catalizador de baja densidad.

7. Las mejores condiciones para la reacción de reducción con el catalizador NiMo0.5/γ − Al₂O₃ − alto, alcanzaron conversiones entre 85% y 93%, así como selectividades entre 90% y 75%, cuando se aumenta la temperatura en el rango de 350 °C y 400 °C.
